塔式起重机司机与安装拆卸教程(第一章)

2011-09-07



第一章 基础理论知识



(一)        力学基本知识



力学的基本概念:力是物体间相互的机械作用,这种作用使物体的运动状态发生改变,也可使物体发生形变,因此力不能脱离实际物体而存在。



力的三要素:力的大小、力的方向、力的作用点。



力的单位:在国际计量单位制中,力的单位用牛顿或千牛顿,简写NKN。工程上曾习惯采用公斤力、千克力(kgf)和吨力( tf )来表示。换算关系:



1牛顿(N=0.102公斤力(kgf



1吨力(tf=1000公斤力(kgf



力的性质:

1.    力的平衡:两个力的大小相等,方向相反,且作用在同一条直线上。

2.    力的可传性。

3.作用力与反作用力。

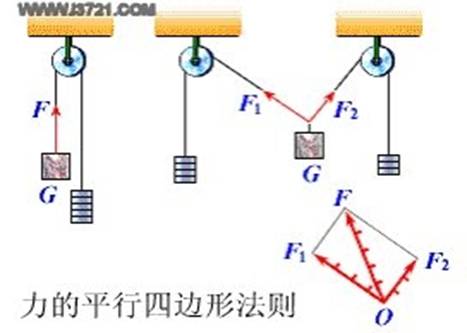

力的平行四边形法则:

力矩的单位:      N·M    (·)





重心和吊点的位置选择



1.重心:重心是物体所受重力的合力的作用点,物体的重心位置由物体的几何形状和物体各部分质量分布情况来决定。



重心的确定:



(1)    悬挂法







2)称重法:某些形体复杂或体积较为庞大的物体可以用称重法确定其重心位置。



2.吊点位子的选择

(1)    物体的几种平衡状态:



                                         a-稳定状态

                                                 b-稳定平衡状态

c-倾覆状态



(2)    物体吊点选择

①试吊法选择吊点

②有起吊耳环的物件

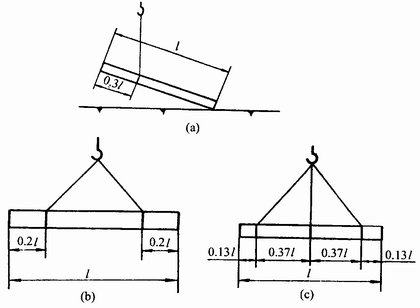

③长形物体吊点的选择

④方形物体吊点的选择

⑤机械设备安装平衡辅助吊点

⑥物体翻转吊运的选择



物体质量、重力的计算

物体的质量=物体的密度*物体的体积

       M= ρ* v    (kg)

ρ—物体的密度;单位kg/m³

 v—物体的体积; 单位

物体的重力     G=           单位(N)

g---重力加速度 单位 m/s²



(二)电工学基础

1、基本概念

1)电流、电压和电阻

  I=U/R

I——电流(A)安培

U——电压(V)伏

R——电阻(Ω)欧姆

电流的强度

漏电保护器  动作电流不大于30mA,时间不大于0.1s,应选用动作电流不大于15mA的漏电保护器

安全电压有五个等级:42V36v24v12v6v

2)电路的组成

电源:是提供电能的设备。电源的功能是把非电能转变成电能。

负载:是把电能转变为其他形式能。

导线:起着传输电能的作用。

控制器件:是用来实现对电路的控制、分配、保护及测量等作用的。

3)三相异步电动机

我国工业上普遍采用频率为50HZ的正弦交流电

铭牌的标识

电机产品型号举例:Y-132S²-2

Y---表示异步电动机

132---表示机座号,数据为轴心对底座平面的中心高(mm

S---表示短机座(S:M:L:长)

²---表示铁芯长度号

2---表示电动机的极数



(三)机械基础知识

1、机械基础概述

1)机器

机器基本上有原动部分、工作部分和传动部分组成。原动部分是机器的动力的来源。

   工作部分是完成机器预定的动作。传动部分是把原动部分的运动和动力传递给工作部分的中间环节。

2)齿轮传动

齿轮传动是利用两齿轮的轮齿相互啮合传递动力和运动的机械传动。

齿轮传动由主动轮、从动轮和机架组成

传动比:主动轴的转速为n1,齿轮齿数为z1;从动轴转速为n2,齿轮齿数为z2。则传动比k为: k=n1/n2=z2/z1

主动轮与从动轮转速(角速度)之比,与其齿数成反比。

模数是决定轮齿形状的一个参数,模数越大齿形越大,承载能力也越大。

齿轮失效的形式:轮齿折断、齿面点蚀、齿面胶合、齿面磨损、齿面塑性变形等。

(3)轴

轴是组成机器中的最基本的和主要的零件,一切做旋转运动的传动零件,都必须安装在轴上才能实现旋转和传递动力

4)螺栓连接和销连接

①螺栓连接

      螺栓是由头部和螺杆两部分组成一类紧固件,需与螺母配合,用于坚固连接两个带有通孔的零件。属于螺栓连接。属于可拆卸连接。

      在日常工作中应用最广泛的一种螺栓:方形头螺栓





②销连接

      销连接是用来固定零件间的相互位置,也可用于轴和轮毂或其他零件的连接以传递较小的载荷,有时还用作安全装置中的过载剪断元件。圆柱销和圆锥销。



(四)液压传动知识

1、液压传动的基本原理

   液压系统利用液压泵将原动机的机械能转换为液体的压力能,通过液体压力能的变化来传递能量,经过各种控制阀和管路的传递,借助于液压执行元件(液压缸或马达)把液体压力能转换为机械能,从而驱动工作机构,实现直线往复运动和回转运动。

   液压系统主要由:动力元件(油泵)、执行元件(油缸或液压马达)、控制元件(各种阀)、辅助元件和工作介质等五部分组成。

   液压油是液压系统的工作介质,也是液压元件的润滑剂和冷却剂,液压油的性质对传动性能有这明显的影响。



液压缸中如果有残留空气,将引进活塞运动时的爬行和振动,产生噪声和发热,甚至使整个系统不能正常工作,因此必须增加排气装置,其通常安装在液压缸的顶部位置,便于放气!



(五)起重吊运指挥信号

起重指挥信号包括手势信号、音响信号和旗语信号,此外还包括起重司机联系的对讲机等现代电子通信设备的语音联络信号。

国家在起重吊运指挥信号图解GB5082-85中对起重指挥信号作了统一规定。

手势信号分为:通用信号和专用信号。手心、手指和手臂分别代表吊钩、臂杆和机械位移的方向。

旗帜信号:左手红旗(臂杆),右手绿旗(吊钩)

音响信号:“预备”、“停止”:一长声——

          “紧急停止”:急促的长声————



司机使用的音响信号:

1)一短声,明白      “●”

2)二短声,重复      “● ● ”

3)长声,  注意

司机发出警告声:

①起重机启动送电时

②在同一层或另一层靠近其他起重机时

③起重机下降载荷时,大小车行车时

④吊运过程中接近地面人员

⑤载荷距地面不高位置移动时

⑥设备发生故障时
